一、項目概況
工況簡介：集裝箱制造廠，車間內共有手工二氧化碳焊120臺，自動二氧化碳焊110臺（包括10臺垂直焊） ，由于集裝箱采用流水線生產
，車間南北布置了
2條流水主線。
主要治理的污染物：焊接過程中形成的焊接煙塵和有害氣體。
焊煙收集系統：吸塵罩

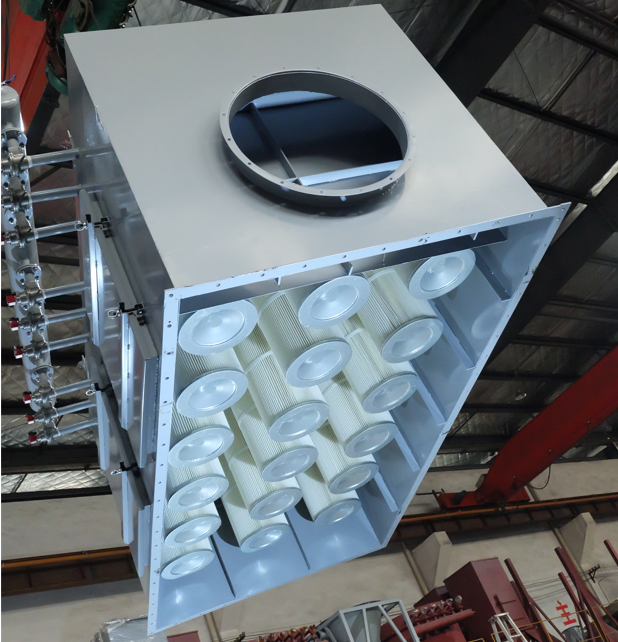

焊煙除塵設備：濾筒式除塵器
整體系統規劃：把整個車間分成四個部分，每個部分設置一套除塵系統，這樣一來
，可以根據現場有效減少風管長度，降低風機的全壓以減小系統功率
；二來可根據生產情況減少車間中部架設的管道以免影響行車的運行
。
二、焊煙凈化系統組成說明
多工位焊接 、大型焊接車間
、大型構件焊接工序、焊接線
，需要采用我們的集中式焊煙凈化系統
。該系統由集塵系統、吸塵管路
、除塵主機
、風機、控制系統構成
。
1.焊煙收集系統設計 ，是焊煙凈化系統的重要部分，是工程設計的重要環節
。針對常規焊接工位
，可采用收集罩進行粉塵收集。但對于大型部件的焊接工序
，如
，大型鑄件在生產過程中需要由行車輔助，進行
360°旋轉焊接，這樣
，每個焊接工位產生的煙塵，都很難用常規集塵方案處理
。
2.吸塵管路，需要根據現場工況一對一設計，管道走向
、通徑
、長度需要根據系統操作工位的數量、所需排風的面積
、所吸物料對象物理
、化學性能、主機和系統所處環境等多種因素
，進行綜合考量
。
3.焊煙凈化設備主機和風機，可安裝在室外或車間、廠房的機房、陽臺
、車庫、設備間內
，根據工況具體要求來選定
。我們有濾筒式焊煙凈化器和靜電式焊煙凈化器兩種產品系列。
三 、焊煙收集系統介紹
現場焊槍特點可分成2種類型 ，一
種手工二氧化碳焊（即人工手動焊接）；第二種自動二氧化碳焊（即按軌道自動焊接） ，分成水平和垂直兩種
。
針對焊槍的特點，在手工二氧化碳焊接工位上方設置傘形罩 ，傘形罩罩口比操作工位大
300mm左右 ，罩口設計風速0.1m/s，罩口離地1800mm左右
，在一些不妨礙操作的工位上
，罩口四周裝設PVC軟簾增加吸塵效果。
為確保各傘形罩的風量均衡 ，在每個傘形罩上方設置管道離心風機
，離心風機風量按罩口吸風量而定。
在自動二氧化碳焊接工位（水平）上設置條形罩 ，該設備
，通過一套集成的
PLC控制系統來控制除塵器所需功能，包括風機系統 、過濾原件壓差和脈沖清灰
，結合了變頻技術，節能環保
。
鑫藍環?div id="m50uktp" class="box-center"> ？萍迹ɡド剑┯邢薰?/span>多年來專注于焊煙除塵設備設計、制造和安裝 。
我們產品有RTO蓄熱焚燒 、
RCO蓄熱催化燃燒、CO催化燃燒 、TO直燃爐
、
有機廢氣處理設備、冷凝回收、防爆除塵器、酸堿廢氣處理、濾筒除塵器、防爆除塵器、單機除塵器、倉頂除塵器、旋風除塵器、洗滌塔、活性炭吸附箱、靜電除油設備等。
