鋼結構噴漆作業產生的大風量廢氣具有低濃度、高濕度
、含漆霧及揮發性有機物（
VOCs）的特點，處理需兼顧漆霧捕集、VOCs降解
、運行成本及排放達標。以下從
鋼結構噴漆廢氣工藝流程、核心設備
、參數設計、案例參考等維度展開
，提供系統化解決方案：
一、廢氣特性分析：明確處理目標
鋼結構噴漆廢氣主要成分包括：
漆霧：未附著的漆粒（粒徑1-100μm），呈液態或固態，易堵塞后續設備
；
VOCs：以苯、甲苯、二甲苯（BTEX）為主
，濃度50-300mg/m³（低濃度）
，伴有少量醇、酮類溶劑
；
濕度：水簾柜或濕式噴漆導致廢氣濕度高（60%-90%），需防冷凝；
風量：單臺噴漆線風量通常5000-20000m³/h，大型鋼結構廠可達50000-100000m³/h。
排放標準：需滿足《大氣污染物綜合排放標準》（GB16297-1996）或地方標準
二、工藝流程設計：分階段處理
大風量噴漆廢氣處理需先捕集漆霧，再降解VOCs，避免漆霧堵塞后續設備（如活性炭孔隙）。典型工藝流程如下：
步驟1：漆霧預處理（關鍵?div id="jpandex" class="focus-wrap mb20 cf">。?/font>
漆霧未捕集會導致活性炭吸附效率下降、催化燃燒設備堵塞，因此需優先去除
。
干式過濾（推薦）：
結構：多級過濾（初效G4級+中效F7級+高效F9級濾筒）；
優勢：無廢水產生，維護簡單（濾筒更換周期1-3個月）；
適用場景：水簾柜后廢氣（已去除大部分漆霧，需深度過濾）或干式噴房。
濕式洗滌（備選）：
結構：水簾柜+旋流塔（噴淋水與漆霧碰撞捕集）；
優勢：漆霧捕集效率高（90%以上），同時降溫降塵；
缺點：產生含漆廢水（需加藥絮凝+壓濾處理，成本高）
，濕度增加（需防冷凝）。
步驟2：VOCs深度處理
低濃度VOCs需選擇成本低、效率穩定的技術
，常見組合如下：

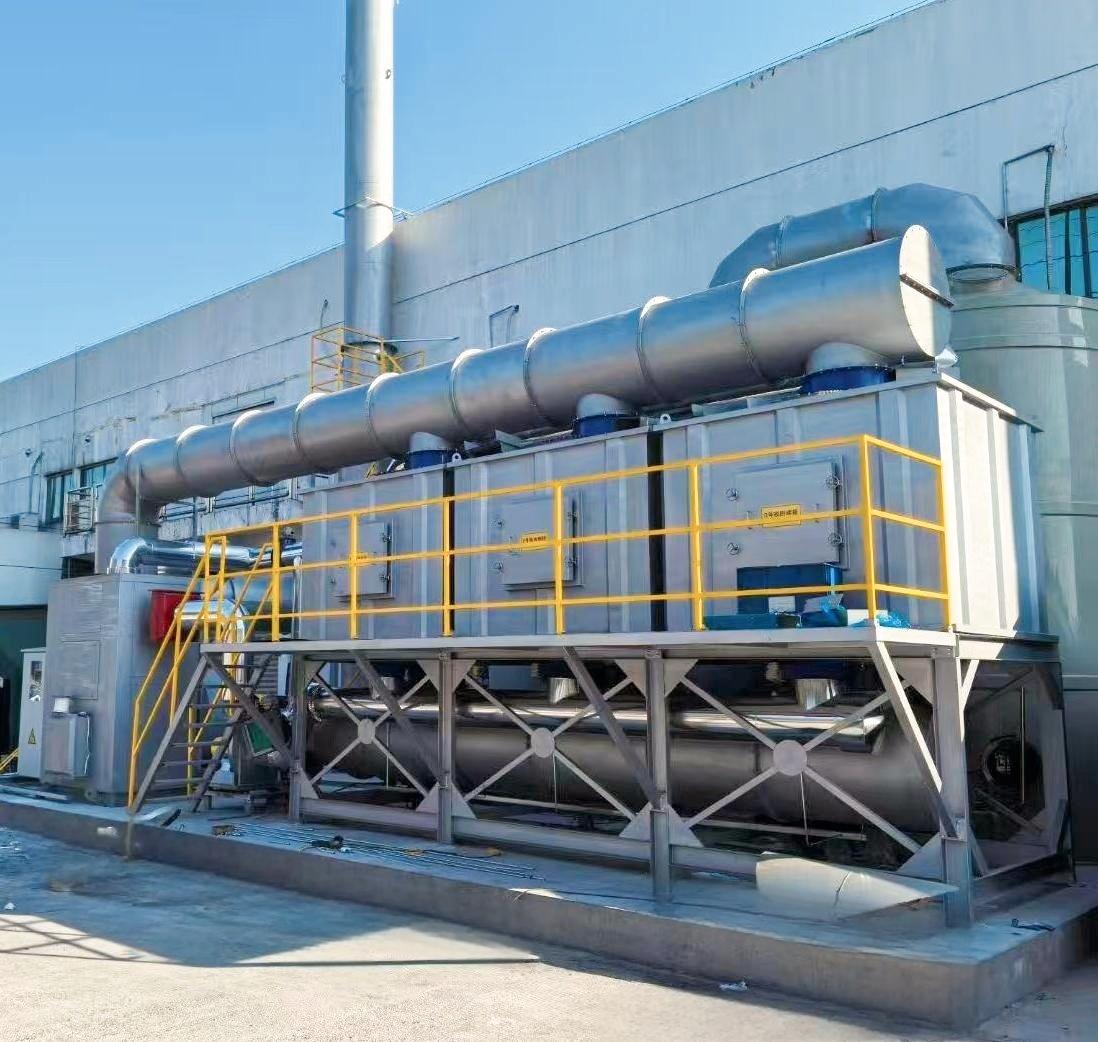

方案A：活性炭吸附+催化燃燒（推薦）
原理：活性炭吸附VOCs（效率90%-95%），飽和后通過催化燃燒（300-400℃）將吸附的VOCs分解為CO?和H?O，實現活性炭再生
。
優勢：
吸附效率高，可應對低濃度VOCs；
催化燃燒無明火，安全性高（相比直接燃燒）；
活性炭可循環使用（3-5年壽命），運行成本低（僅需補充少量活性炭）
。
設計要點：
活性炭選型：蜂窩狀活性炭（比表面積大，阻力低），碘值
≥800mg/g；
吸附床層數：2-3層（并聯設計，一用一備一脫附），確保連續運行
；
催化燃燒參數：催化劑（貴金屬Pt/Pd，壽命≥8000h），預熱溫度200-250℃
，脫附風量10%-20%處理風量
。
方案B：沸石轉輪吸附+RTO（高溫焚燒）
原理：沸石轉輪濃縮VOCs（濃縮比10-20倍），濃縮后進入RTO（800-900℃）焚燒 ，分解效率≥99%
。
優勢：
適合高風量、低濃度工況（如10萬m³/h風量） ；
沸石耐高溫 、耐水蒸氣（適合高濕度廢氣）；
分解徹底 ，排放濃度可低至
10mg/m³以下 。
缺點：
設備投資高（沸石轉輪+RTO成本是方案A的2-3倍）；
運行能耗高（RTO需持續加熱），適合VOCs濃度≥200mg/m³的工況（本案例濃度低
，不推薦）。
方案C：光氧催化+活性炭吸附（備選）
原理：光氧催化（UV+TiO?）分解部分VOCs（效率30%-50%），剩余VOCs由活性炭吸附。
優勢：設備簡單，初期投資低
；
缺點：
光氧催化對復雜成分VOCs（如BTEX）分解效率低；
活性炭需頻繁更換（無再生），運行成本高
；
僅適合小風量、低要求場景（不推薦大風量鋼結構廠）。
三、核心參數設計：平衡效率與成本

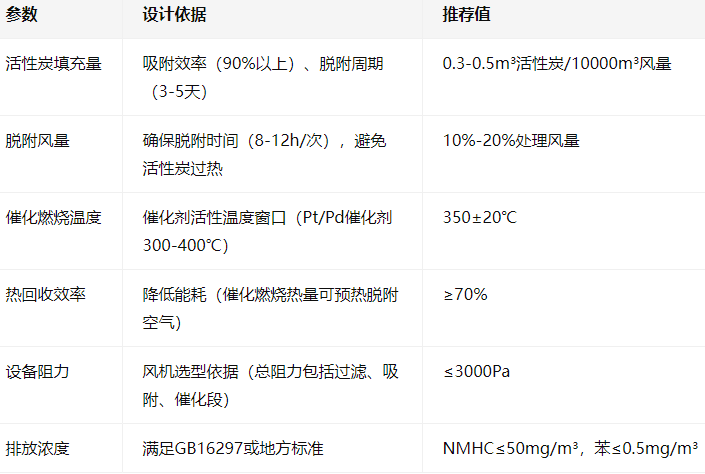

以方案A（活性炭吸附+催化燃燒）為例，關鍵參數設計如下：
鑫藍環?div id="jpandex" class="focus-wrap mb20 cf">？萍迹ɡド剑┯邢薰?/span>多年來專注于鋼結構噴漆廢氣設計、制造和安裝。
我們產品有RTO蓄熱焚燒、
RCO蓄熱催化燃燒、CO催化燃燒、TO直燃爐
、
有機廢氣處理設備、
冷凝回收、
防爆除塵器、酸堿廢氣處理、濾筒除塵器、防爆除塵器、單機除塵器、倉頂除塵器 、旋風
除塵器、洗滌塔 、活性炭吸附
箱 、靜電除油設備等。
