        廢氣處理設備

























         2020新年伊始
      ，在遇到嚴重疫情沖擊和員工復工艱難的情況下
      ，鑫藍環保勇于擔當，共克時艱
      ，全力保障揚州客戶廢氣處理設備按時出貨和安裝，為公司新年頭單揚州線路板廢氣處理工程成功案例。下面介紹該項目廢氣處理系統設計方案
      。




      鑫藍環保辦公大樓


      鑫藍環保公司辦公大樓





      一、項目由來


      江蘇揚州某科技股份有限公司是一家柔性線路板研發商
      ，      在深圳證券交易所上市
      ，主要從事筆記本電腦輸入設備核心部件的研發、制造和銷售
      ，其      線路板制造車間需增加配套環境治理設施
      ，對      酸、含氰
      、有機廢氣等有害氣體進行凈化處理
      。鑫藍環保很榮幸地參與了該項目的方案投標并順利中標，包括方案設計
      、廢氣處理設備制造
      、施工安裝和調試保修等服務
      。

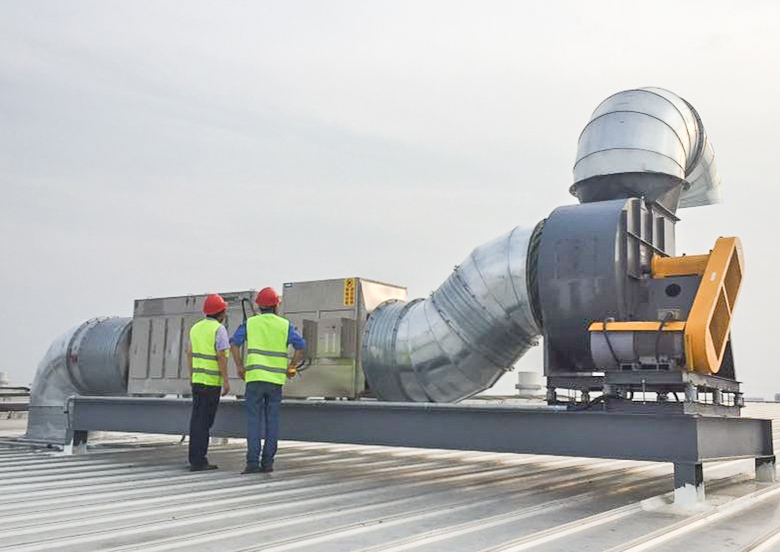

      圖1 揚州線路板廢氣處理設備安裝施工現場


      圖1 揚州線路板廢氣處理設備安裝施工現場








      二、廢氣處理方案編制依據







        本設計方案不限于以下文獻：


      1.《中華人民共和國環境保護法》
      ；


      2.《大氣環境質量標準》（GB3095）
      ；


      3.《大氣污染物綜合排放標準》(GB16297-1996)；


      4.上海市《大氣污染物綜合排放標準》(DB31933-2015)
      ；


      5.《工業企業設計衛生標準》(GBZ1-2010)
      ；


      6.《吸附法工業有機廢氣治理工程技術規范》(HJ2026-2013)；


      7.《環境保護產品技術要求工業廢氣吸附凈化裝置》(HJ/T368-2007)
      ；


      8.《工業企業廠界環境噪聲排放標準》GB-12348-2008
      ；


      9.《建筑隔聲與吸聲構造》—08J931；


      10.《環境保護產品技術要求通風消聲器》--HJ2523-2012
      ；


      11.《環境保護產品技術要求工業廢氣吸收凈化裝置》--HJ/T387-2007
      ；


      12.《簡明通風設計手冊》，建筑工業出版社
      ；


      13.《環保設備材料手冊》
      ；


      14.有關國家和環保局要求的設計規范及原則；


      15.其他相關規范和當?shù)叵嚓P(guān)資料
      。

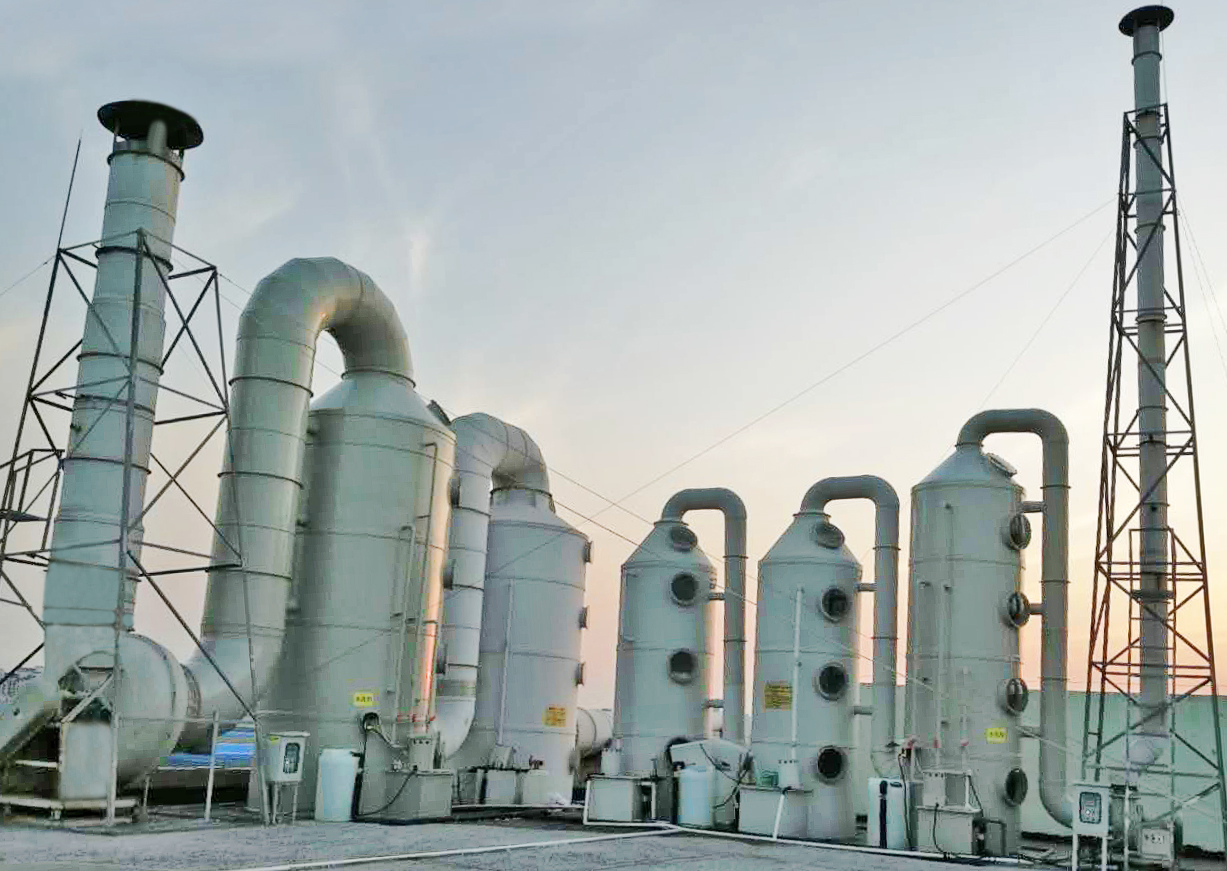

      圖2 揚州線路板廢氣處理設備安裝施工現場


      圖2 揚州線路板廢氣處理設備安裝施工現場








      三
      、      廢氣處理方案編制原則


      廢氣及粉塵處理工程根據廢氣的特點以及項目的實際情況進行設計，符合環保
      、衛生
      、節能、可靠
      、美觀的原則
      。


      1、所選方案工藝可靠
      、造價合理
      、運行維護經濟。綜合考慮現場的實際情況
      ，優先采用低能耗
      、低運行費用
      、基建投資省
      、工期短、占地面積少
      、操作管理簡便的處理工藝
      。


      2、認真貫徹執行國家關于環境保護的方針政策
      ，遵守國家有關法規
      、規范
      、標準，根據環境管理體系要求及規范作為設計指導
      。


      3
      、操作維護簡便，即在工藝流程與控制方式的設計上
      ，考慮僅需兼管人員即可完成運行
      。


      4、充分考慮治理過程產生的廢渣
      、廢水
      ，避免造成二次污染。


      5
      、處理站平面和高程布置要求緊湊
      、合理、美觀
      ，實現功能分區
      ，方便運行管理，節省占地
      。





      四
      、      廢氣處理方案設計范圍


        本廢氣處理工程包含：


      1. 方案工藝流程的選擇和設計及技術要求治理目標； 


      2. 環境治理設備的選型
      ，規格
      ，型號，參數等
      ；制造
      、安裝與售后； 


      3. 工程設備的運輸
      、安裝
      、調試及操作人員的培訓；  


      4.系統管路
      、電器
      、自控的設計與安裝及調試。





      五
      、廢氣處理方案排放標準


      1.排放限值


      處理后的廢氣放執行《電鍍污染物排放標準》(GB21900-2008)及上海市《大氣污染物綜合排放標準 (DB31933-2015)中表1標準
      。










      序號




      污染物項目




      標準文號




      備 注








      排放濃度（mg/m3）




      排氣筒高度













      1




      硫酸霧




      GB21900-2008




      30




      15




      排放速率根據排氣筒高度計算








      2




      氮氧化物




      GB21900-2008




      200




      15




      排放速率根據排氣筒高度計算








      3




      氰化物




      GB21900-2008




      0.5




      25




      排放速率根據排氣筒高度計算








      4




      非甲烷總烴




      DB31933-2015表1




      70




      15




      排放速率根據排氣筒高度計算








      5




      甲醛




      DB31933-2015表1




      5




      15




      排放速率根據排氣筒高度計算













      2.車間廢氣種類


      1）酸廢氣：主要包括H2SO4 等；


      2）含氰廢氣：主要為化金線
      、鎳鈀金線產生的廢氣
      ；


      3）非甲烷總烴：烤箱、絲印機、刷版線
      、DI
      、曝光機、VRS
      、AOI
      、文字噴墨等，在生產過程中會有因有機溶劑揮發而產生的有機廢氣（以非甲烷總烴計）
      。








      六
      、廢氣處理方案風量規劃





      1、酸性廢氣風量規劃








      序號




      廢氣類型




      需求風量（m3/h）




      單套系統風量（m3/h）




      系統數量（套）








      1




      酸性廢氣




      200000




      50000




      4











      2
      、含氰廢氣風量規劃


      廢氣點：化金線
      ，鍍金線。








      序號




      廢氣類型




      設計風量（m3/h）








      1




      含氰廢氣




      30000











      3
      、有機廢氣風量規劃


      廢氣點：烤箱
      、絲印機、刷版線
      、DI
      、曝光機、VRS
      、AOI
      、文字噴墨、白光區
      、壓合
      、貼合等。








      序號




      設備




      設計風量（m3/h）








      1




      有機廢氣




      30000














      七
        、廢氣處理方案系統設計

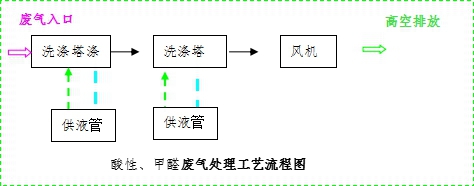

      (1)酸性
        、甲醛廢氣處理工藝流程：兩級洗滌塔處理







       酸性<div   id=  、甲醛廢氣處理工藝流程" width="550" height="216" />


      酸性廢氣處理原理





      噴淋洗滌塔采用氫氧化鈉(NaOH)溶液作為吸收液來凈化酸性氣體
        ，酸性氣體由離心通風機吸入進風段后向上動、而噴嘴噴出的中和液由上向下噴淋
        。從二級中噴出的中和液與上升的酸性氣體進行氣液接觸
        ，吸收中和液往下濕淋二級填料層，使從下往升的酸性氣體得到氣液接觸吸收中和.中和液再向下淋一級填料層
        。再一次獲得氣液相接觸吸收中和作用;同時還增大了一級中填料的濕淋量
        、從而加大了該填料層的氣液比;正因為酸性氣體是自下往上升。因此通過第一級填料層的酸性氣體濃度高.這樣使高濃度的酸性氣體曲折地從填料間空隙通過向上升時
      ，與向下流動的中和液接觸吸收中和
      、可使酸性氣體通過該填料層后濃度急劇下降
      ，然后再經過一排中和液噴淋
      ，酸性氣體與吸收液中和后
      ，濃度再度下降;然后再通過一個填料層和一排中和液噴淋的接觸吸收中和、使酸性氣體的濃度凈化到設計的預定效果,通過防霧層經帽蓋而排入大氣
      。

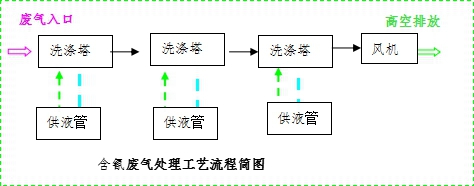

      （2)含氰廢氣處理工藝：三級次氯酸鈉處理




      含氰廢氣處理工藝流程簡圖




























      含氰廢氣處理原理


      含氰廢氣噴淋塔采用氫氧化鈉(NaOH)溶液和次氯酸鈉溶液作為吸收液來凈化含氰氣體
      ，含氰氣體由離心通風機吸入進風段后向上動、而噴嘴噴出的中和液由上向下噴淋
      ；從第二級中噴出的中和液與上升的含氰氣體進行氣液接觸
      ，吸收中和液往下濕淋第二級填料層，使從下往升的含氰氣體得到氣液接觸吸收中和
      ；中和液再向下淋第一級填料層
      。再一次獲得氣液相接觸吸收中和作用；同時還增大了第一級中填料的濕淋量
      、從而加大了該填料層的氣液比
      。含氰氣體是自下往上升，因此通過第一級填料層的含氰氣體濃度高
      ，高濃度的含氰氣體曲折地從填料間空隙通過向上升時
      ，與向下流動的中和液接觸吸收中和、可使含氰氣體通過該填料層后濃度急劇下降
      ，再經過一排中和液噴淋
      ，含氰氣體與吸收液中和后，濃度再度下降;然后再通過一個填料層和一排中和液噴淋的接觸吸收中和
      ，使含氰氣體的濃度凈化到設計的預定效果,后通過防霧層經帽蓋而排入大氣
      。


      第一步，CN-在堿性條件下被NaClO氧化成CNCl
      ， CNCl很快水解成微毒的CNO-
        ，第二步則是繼第一步反應之后，用HClO 再將CNO-進一步氧化成N2和CO2
        ，水噴淋產生的廢水可循環使用
        ，定期排放，經廠內廢水處理設施處理達標后接入污水處理廠進行集中處理
        。

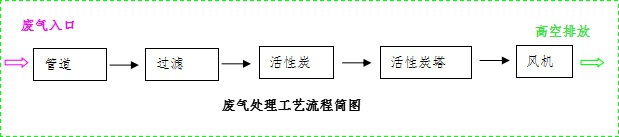

      （3）有機廢氣處理工藝：過濾＋兩級活性炭塔


       廢氣處理工藝流程簡圖




        有機廢氣處理原理





      廢氣通過過濾器過濾掉顆粒物
        ，進入兩級活性炭塔；活性炭塔的吸附裝置主要由活性炭層和承托層組成
        ；活性炭具有發達的空隙
        ，比表面積大，具有很高的吸附能力
        ；廢氣經過活性炭吸附層時被吸附在活性炭上
        ，從而達到凈化目的
        。

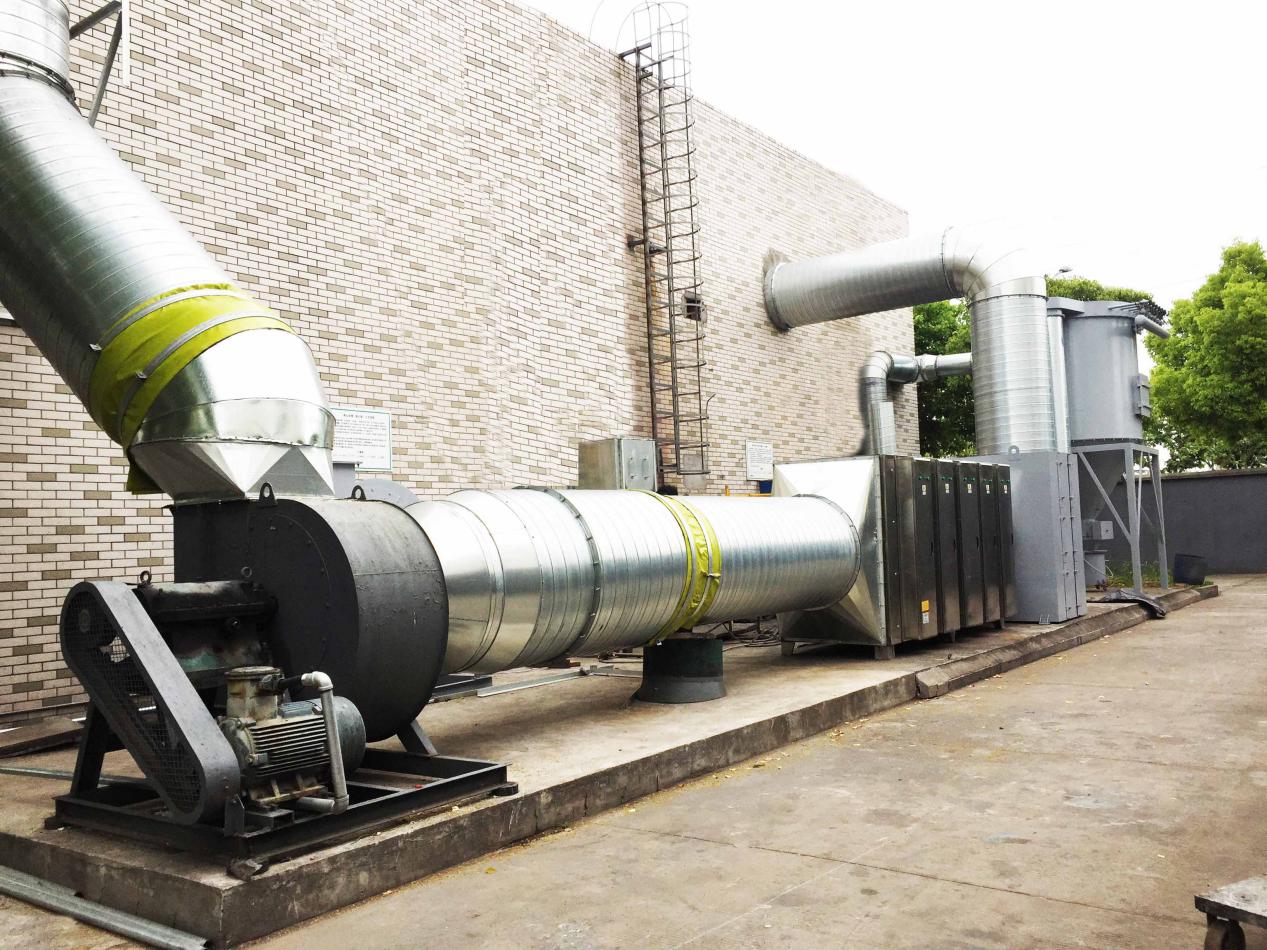

      揚州線路板廢氣處理設備安裝施工現場

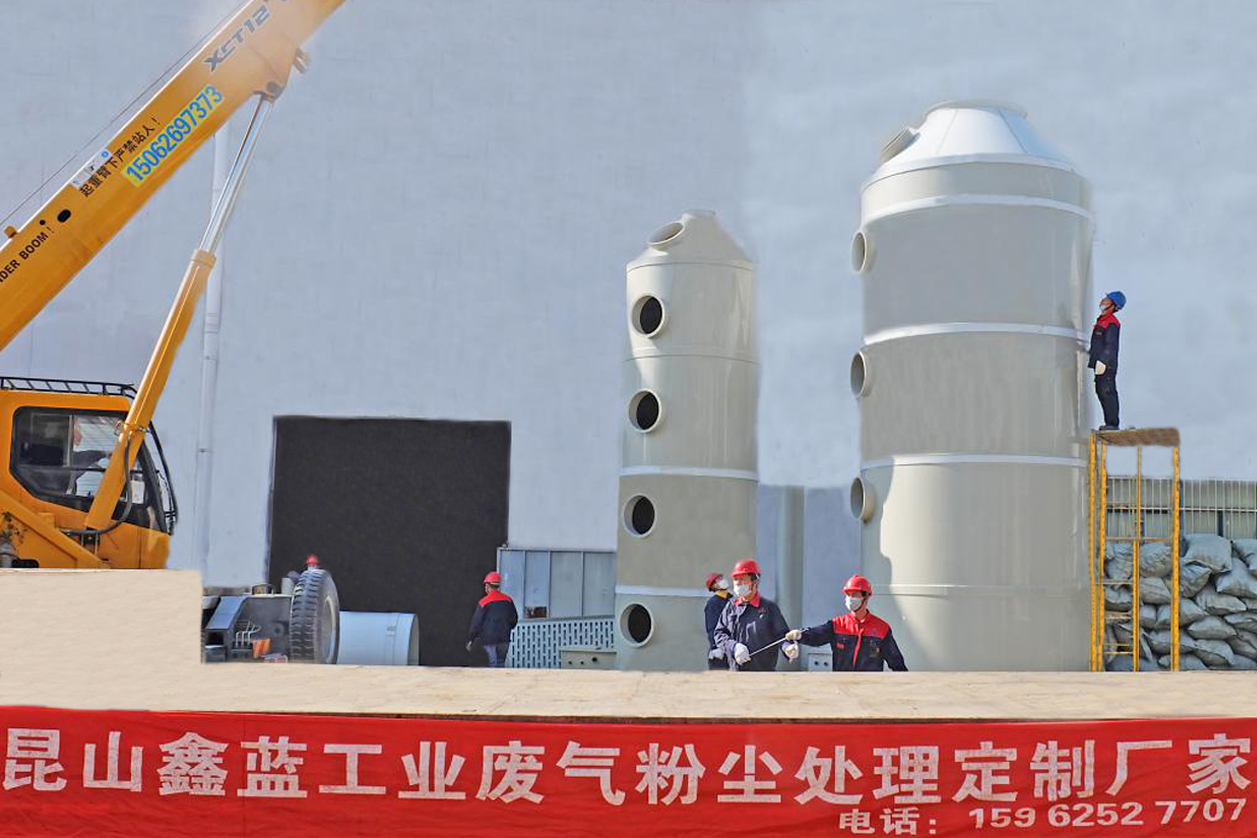

      圖3 揚州線路板廢氣處理設備安裝施工現場








      感謝您的關注,若您希望獲得廢氣處理設備價格等更多信息，歡迎隨時聯絡我們
        ，將為您提供滿意的服務
        ！





      鑫藍環保公司官網：m.hwtyijia.com


      廢氣治理、除塵
        、降噪設備及工程技術熱線：4008-616-212


       王經理：159 6252 7707 (微信同號)











      附：鑫藍環保典型工程案例

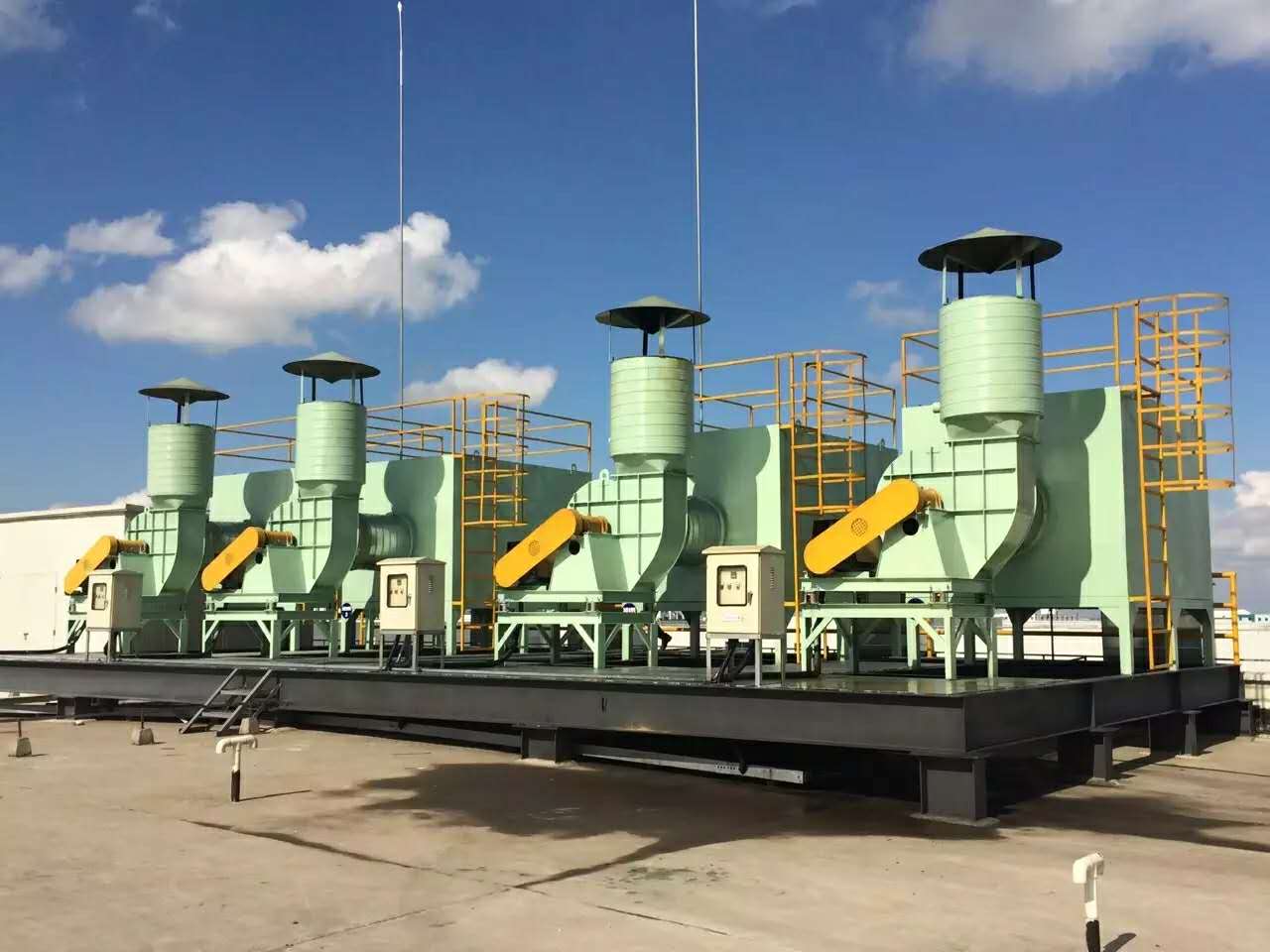

      安徽注塑廢氣處理工程


      項目規模：注塑車間有機廢氣處理廢氣量260000m3/h


      廢氣來源：有機廢氣


      主要處理工藝：水洗塔＋工業油煙凈化器＋UV光解凈化設備


      控制指標：非甲烷總烴


      處理效果：非甲烷總烴達標排放








      安徽注塑廢氣處理工程








      安徽家用電器廢氣處理工程


      項目規模：48000m3/h


      廢氣來源：有機廢氣


      處理工藝：高能UV光解廢氣凈化工藝+低溫等離子處理


        處理效果：達標排放







      安徽家用電器廢氣處理工程

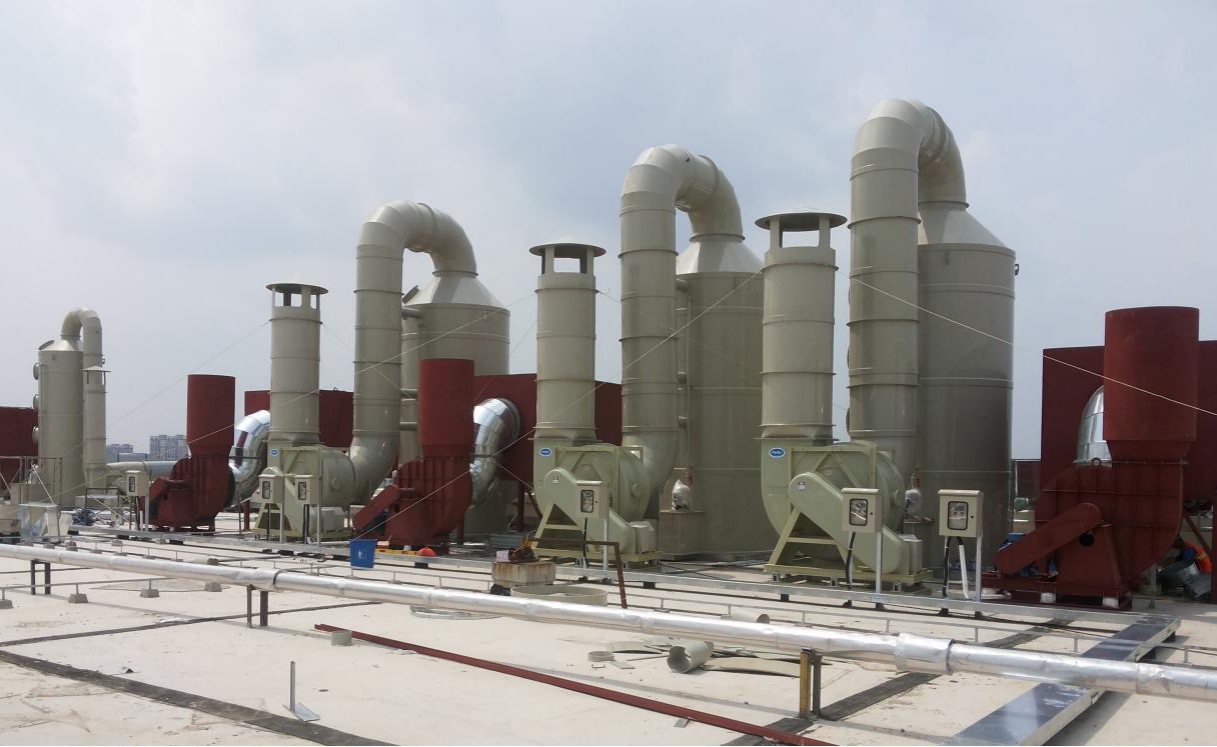

      上海廢氣處理工程


           項目規模：廢氣量280000m3/h


           處理效果：含塵量
        、非甲烷總烴達標排放







      上海廢氣處理工程

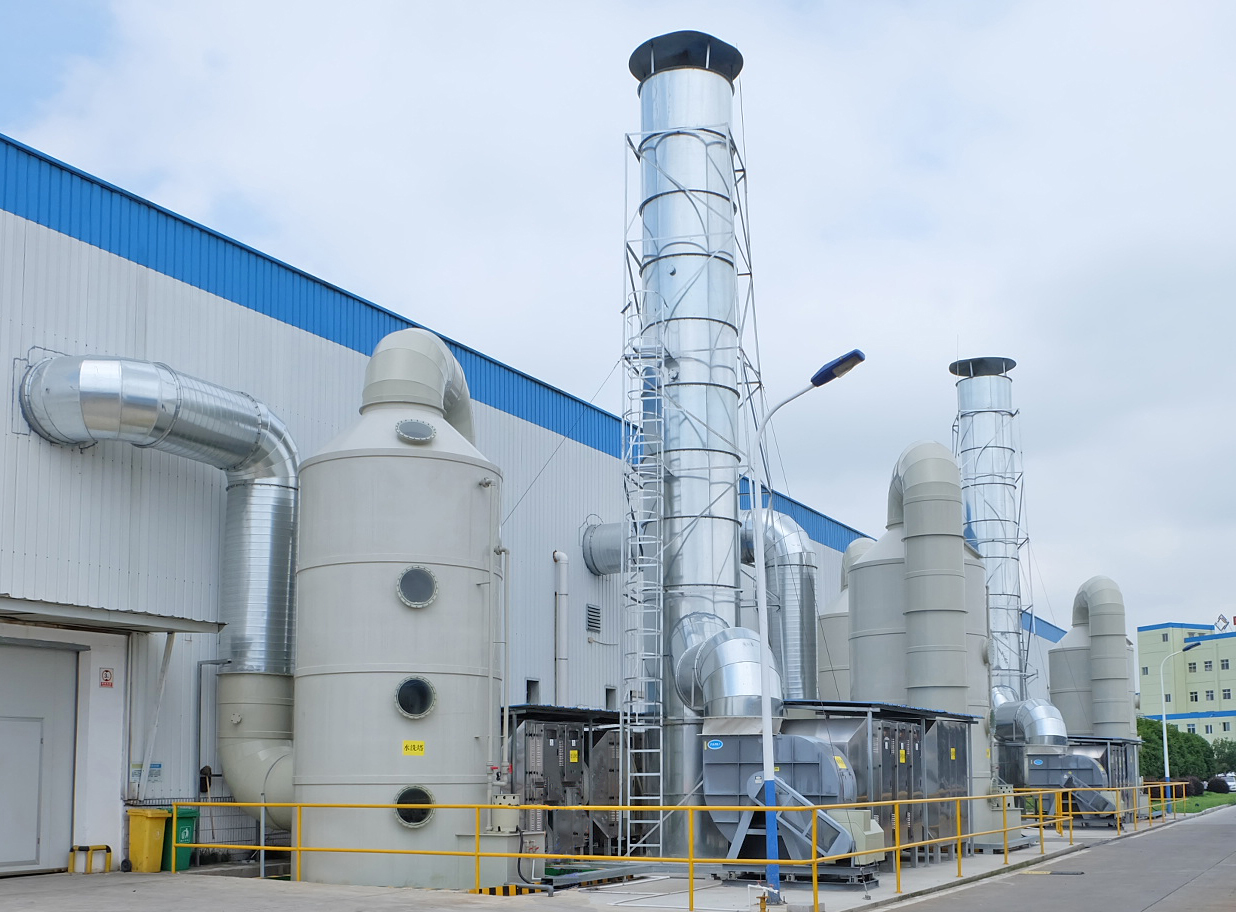

      上海有機廢氣處理工程


      項目規模：整廠廢氣處理廢氣量280000m3/h


      廢氣來源：有機廢氣


      主要處理工藝：活性炭吸咐


      控制指標：非甲烷總烴


      處理效果：非甲烷總烴排放排放濃度達8.4m3/h





      上海有機廢氣處理工程








      昆山甲類車間廢氣處理工程


      項目規模：廢氣量60000m3/h


      廢氣來源：含塵廢氣、有機廢氣


      主要處理工藝：脈沖布袋除塵器+光氧凈化塔


      控制指標：含塵量
        、非甲烷總烴


      處理效果：含塵量
        、非甲烷總烴達標排放







       昆山甲類車間廢氣處理工程
